搪瓷測溫放料閥結合傳統搪瓷放料閥及現代電子科技，唄廣泛用于各個化工反應釜配件領域。測溫搪瓷出料閥具有防腐蝕、耐高溫、直觀強、反應快、測溫準之特點，安裝方便，結構簡單，質量過硬，是化工工業自動化控制的必備產品。
特點：1、耐高溫，-20℃-200℃；
2、耐壓力：0.6-1.6mp；
3、耐腐蝕：可以耐除氯化氫，溫度在180℃以上的濃磷酸、強堿以外的一切介質；
4、測量準：誤差在0.02℃。
規格型號：
1、Dg70/322配用反應釜規格：50L、100L
2、Dg80/40配用反應釜規格：200L、300L、500L
3、Dg100/50配用反應釜規格：1000L、1500L、2000L
4、Dg125/80配用反應釜規格：3000L、5000L
5、Dg150/100配用反應釜規格：6300L、8000L、10000L、20000L
防腐探頭材質：1、搪玻璃探頭；2、鈦金探頭；3、鉭金探頭
探頭規格：1、矮探頭（測量釜底管道溫度） 2、高探頭（測量釜底溫度）
安裝步驟：
1、將搪瓷反應釜掛裝于工作臺上，確保釜底離地面1米左右；
2、準備好適配的密封墊圈幾活套法蘭；
3、將氣動搪瓷放料閥倒置安裝于反應釜底部出料口，對好眼距，放置好密封墊圈幾活套法蘭，用螺絲對夾?；钐追ㄌm和放料閥法蘭；
4、按圖連接探頭導線至溫控表（可以遠距離操作及控制）；
5、需要溫度自動化控制的，另行接線。
6、接通220V交流電源，查看顯示溫度是否準確。
使用要求：
1、不得于氟化氫，溫度在180℃以上的濃磷酸及強堿接觸。
2、電源電壓不得超過220V。

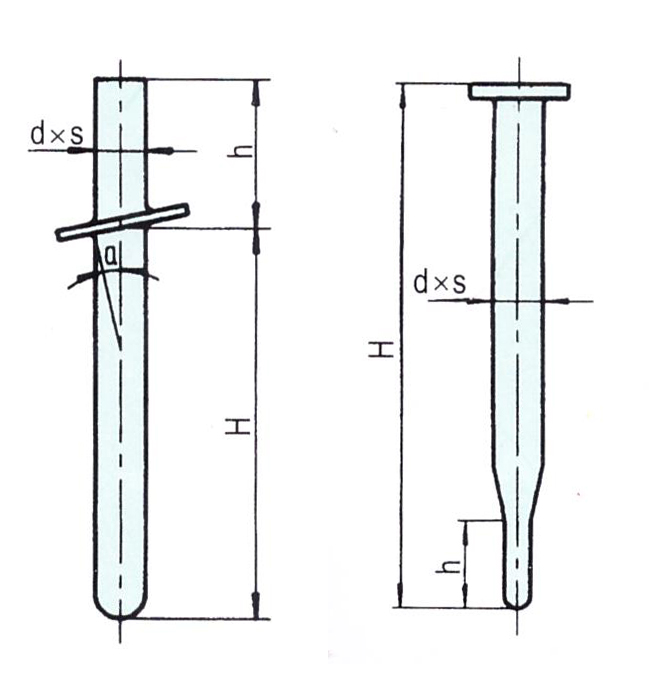

通溫度計套管尺寸表 mm
| 規格L | 79標準 | 69標準 | |||||
| φ×S | D | H | 型號 | φ×S | D | H | |
| 50 | 32×4 | 110 | 430 | B | 33×3 | 150 | 350 |
| 100 | 32×4 | 110 | 550 | B | 33×3 | 150 | 450 |
| 200 | 32×4 | 110 | 680 | B | 33×3 | 150 | 590 |
| 300 | 32×4 | 110 | 750 | B | 33×3 | 150 | 650 |
| 500 | 32×450×4.5 | 110 | 770 | A | 33×3 | 150 | 710 |
| 128 | 770 | ||||||
| 1000 | 65×5 | 148 | 850 | A | 33×3 | 150 | 950 |
| 1500 | 65×5 | 148 | 1000 | A | 44.5×4 | 150 | 1150 |
| 2000 | 65×5 | 148 | 1250 | A | 44.5×4 | 150 | 1150 |
| 1200 | |||||||
| 3000 | 65×5 | 148 | 1450 | A | 44.5×4 | 150 | 1500 |
| 1250 | |||||||
| 5000 | 65×5 | 148 | 1750 | A | 44.5×4 | 150 | 1760 |
| 50×6 | 1800 | ||||||
翹片式溫度計套管尺寸表 mm
| 規格L | φ×S | H | H0 | H1 | D | B | b |
| 6300 | 80×6 | 2700 | 150 | 2060 | 258 | 30 | 160 |
| 8000 | 80×6 | 2700 | 150 | 2000 | 258 | 30 | 160 |
| 10000 | 95×8 | 2800 | 170 | 2050 | 258 | 30 | 175 |
| 12500 | 95×8 | 3400 | 170 | 2650 | 258 | 30 | 175 |
| 16000 | 95×8 | 3600 | 170 | 2810 | 258 | 30 | 175 |
| 20000 | 95×8 | 3800 | 170 | 2970 | 258 | 30 | 175 |
