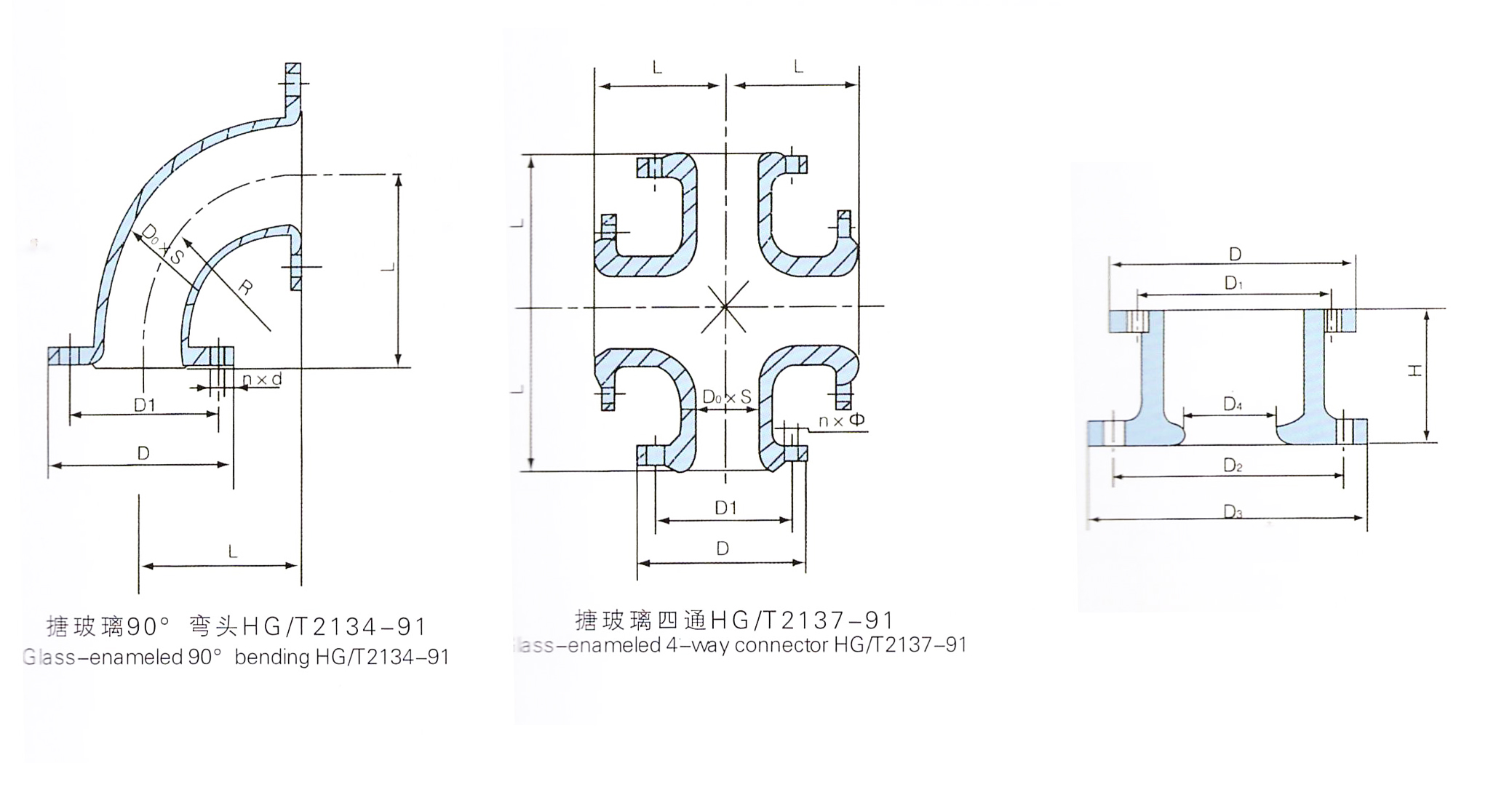

用途：主要用于連接兩根公稱通徑相同或者不同的管子，使管路作一定角度轉彎
適用介質：適用于各種濃度的硫酸、鹽酸、氫氟酸、王水和各種有機酸、強酸、強氧
化劑及其它腐蝕性介質。
公稱通徑：DN25-DN2000
適用溫度：≤180℃（不同工況溫度選用不同材料）
襯氟[PTFE]管道及管配件
一、概 述
聚四氟乙烯襯里防腐蝕管道經過多年來的實際使用，直接影響其使用壽命和性能穩定的因素是溫度、壓力、介質等。優質的材料和先進制造工藝方法是聚四氟乙烯襯里產品的質量保證。
特點如下：
1.使用溫度高：在強腐蝕介質條件下，可以滿足使用溫度范圍-60℃～200℃，在此溫度范圍可滿足所有化學介質。
2.耐真空：可在真空條件下使用。在化工生產中，經常由于冷卻、縱向排放、泵閥不同步操作等情況下引起局部真空狀態。
3.耐高壓：在溫度使用范圍內，可承受高達3MPa的使用壓力。
4.抗?jié)B透：選用優質的聚四氟乙烯樹脂，經過先進襯里工藝加工成高密度、足夠厚度的PTFE襯里層，使產品具有優越的防滲透性。
5.整體模壓燒結工藝襯里，解決了鋼-氟冷熱伸縮的難題，使其達到同步伸縮。
6.采用了標準化尺寸配制，特別是化工管線中使用的管道、管配件都具有很強的互換性，為安裝、備件提供了很大的方便。
二、內襯PTFE管道、管配件的鋼管、法蘭選用要求
1.管道采用國家標準無逢鋼管，因工藝要求，襯里后的管道有效通徑小于鋼管的公稱通徑，設計者及用戶進行必要的有效流量標準后確定鋼管的通徑；
2.法蘭可根據用戶需要按HG、GB、JB、ANSI、JIS、BS、DIN等國家標準，可以是鍛造，也可由合同確定，因密封面加工工藝建議選用板式平焊法蘭、帶頸平焊法蘭。密封面均為平面密封型式，為了便于管路安裝，可為用戶提供平焊環活動法蘭。
三、內襯PTFE襯里層試驗、檢驗及使用范圍
1.管道及管配件均以1.5倍設計壓力進行水壓試驗；
2.凡涉及內襯PTFE襯里層經水壓試驗后，100%地進行完好性檢驗，其泄漏點檢驗方法采用電火花測試；
3.使用范圍:
a.使用溫度-50℃～200℃；
b.使用壓力≤2.5 MPa
c.允許負壓：DN≤250mm為-0.09MPa、DN＞250mm為-0.08MPa。
