一、概述
搪玻璃反應(yīng)釜是將含高二氧化硅的玻璃，襯在鋼制容器的內(nèi)表面，經(jīng)高溫灼燒而牢固地密著于金屬表面上成為復(fù)合材料制品。所以，是一種優(yōu)良的耐腐蝕設(shè)備。
二、搪瓷反應(yīng)釜技術(shù)規(guī)范：
1、耐酸性：
對(duì)各種有機(jī)酸、無機(jī)酸、有機(jī)溶劑均有較好的抗蝕性。如將我廠生產(chǎn)的搪玻璃試樣置于20%HCI溶液中煮沸48h，腐蝕速率為0.9lg/m2.d（優(yōu)等品指標(biāo)為1.0g/m2.d）。
2、耐堿性：
搪玻璃對(duì)堿性溶液抗蝕性較酸溶液差。但將我廠搪玻璃試樣置于1N氫氧化鈉溶液腐蝕，試驗(yàn)溫度80℃時(shí)間48h。腐蝕速率為6.76g/m2.d（優(yōu)等品指標(biāo)為7.0g/m2.d）。
3、操作溫度：搪玻璃設(shè)備加熱和冷卻時(shí)，應(yīng)緩慢進(jìn)行。我廠制造的搪玻璃設(shè)備使用溫度為0－200℃，耐溫急變性≥200℃。
4、瓷層厚度：玻璃設(shè)備的瓷層厚度0.8-2.0mm，搪玻璃設(shè)備附件的瓷層厚度0.6-1.8mm。
5、耐壓電：搪玻璃具有良好的絕緣性，當(dāng)搪玻璃在規(guī)定厚度內(nèi)用20KV高頻電火花檢查瓷層時(shí)，高頻電火花不能擊穿瓷層。
6、耐沖擊性：玻璃層的內(nèi)應(yīng)力越小，彈性越好，硬度越大，抗彎抗壓強(qiáng)度越高，則耐沖擊就越好。我廠之玻璃層在規(guī)定厚度內(nèi)，用直徑30mm，重量112g鋼球沖擊時(shí)，其沖擊功為282×10-3J（優(yōu)等品指標(biāo)為260×10-3J）。
三、搪玻璃反應(yīng)釜的安裝
1、搬運(yùn)：搬運(yùn)時(shí)只允許罐耳受力（指非包裝時(shí)），不允許滾動(dòng)及用撬杠，避免震動(dòng)、碰撞，嚴(yán)禁接管管箍、卡子等易損部件受力。
2、吊裝：吊裝時(shí)必須在規(guī)定部位（如夾套接管、罐耳等）掛網(wǎng)絲繩。（罐蓋上的吊環(huán)只作吊罐蓋使用），不能與任何物體相碰，穩(wěn)吊輕放。
3、組裝前檢查：組裝前，檢查人員應(yīng)穿潔凈軟底膠鞋進(jìn)入容器內(nèi)檢查搪玻璃層有無異?，F(xiàn)象。
4、法蘭的安裝：在擰緊法蘭螺栓時(shí)，應(yīng)按沿對(duì)角線成對(duì)地逐漸擰緊、用力要均勻，不應(yīng)一次完全擰緊，避免因受力不勻而造成搪玻璃層破裂而影響使用壽命。
5、卡子的安裝：應(yīng)先檢查卡子是否完整，數(shù)量是否符合規(guī)定，安裝時(shí)要保證距均等，松緊適度確保運(yùn)轉(zhuǎn)安全及密封可靠。
6、攪拌器的安裝：a、先將攪拌器放入罐內(nèi)（罐底鋪設(shè)軟墊），然后將罐蓋吊至預(yù)定位置，同時(shí)將密封件套入攪拌軸，再將攪拌器提升與減速機(jī)輸出軸連接，鎖緊防松裝置。b、調(diào)整攪拌軸與密封件的同軸度及垂直度，達(dá)到技術(shù)規(guī)定的要求后使攪拌軸緩慢轉(zhuǎn)動(dòng)，當(dāng)運(yùn)轉(zhuǎn)靈活，無異?，F(xiàn)象時(shí)，才準(zhǔn)再試開啟電動(dòng)機(jī)按紐，直至運(yùn)轉(zhuǎn)正常（此段時(shí)間不宜過長）。
7、襯墊的選擇：必須根據(jù)介質(zhì)的類別、濃度、溫度進(jìn)行選擇，襯墊本身的性質(zhì)和使用方法，應(yīng)適用于工藝要求，我公司目前供應(yīng)的襯墊有石棉橡膠、橡膠外包聚四氟乙烯可供用戶選擇。
8、施焊：a、嚴(yán)禁在搪玻璃罐外壁表面施焊。
b、在夾套上焊接接管、罐耳、罐座時(shí)，一律使用電焊、并采取冷卻措施，絕對(duì)不準(zhǔn)使用氣焊。
c、在搪玻璃層臨近空間部位施焊時(shí)，應(yīng)將搪玻璃表面、罐口、管口蓋嚴(yán)，避免電焊渣飛濺，損壞搪玻璃面。
四、維護(hù)保養(yǎng)
1、每班(經(jīng)常)巡回檢查搪玻璃反應(yīng)釜的釜內(nèi)及夾套操作壓力、溫度、真空度等是否在設(shè)備許可的安全操作范圍之內(nèi)(尤其是反應(yīng)釜夾套的使用壓力不允許超壓)，攪拌在轉(zhuǎn)動(dòng)時(shí)要時(shí)常關(guān)注設(shè)備的運(yùn)行聲音，注意釜內(nèi)溫度計(jì)套管及攪拌的有否異常。
2、設(shè)備操作工及維修工檢查設(shè)備要運(yùn)用看、摸、聽的手段，看外表、摸溫升、聽聲音，判斷設(shè)備運(yùn)行是否正常，有隱患應(yīng)及時(shí)報(bào)告。
3、搪瓷反應(yīng)釜定期維護(hù)保養(yǎng)
①根據(jù)搪瓷反應(yīng)釜的維護(hù)保養(yǎng)周期規(guī)定，每年安排維護(hù)兩次，時(shí)間一般定于春節(jié)前后與大修期間。
②每年春節(jié)前后只對(duì)搪瓷反應(yīng)釜的溫度計(jì)套管及進(jìn)氣管進(jìn)行拆出檢查。
③每年大修期間除了檢查溫度計(jì)套管及進(jìn)氣管以外，還必須完成對(duì)攪拌漿、釜內(nèi)壁搪瓷檢查，反應(yīng)釜夾套試壓，減速機(jī)換油，反應(yīng)釜外部防腐，保溫保冷檢查。

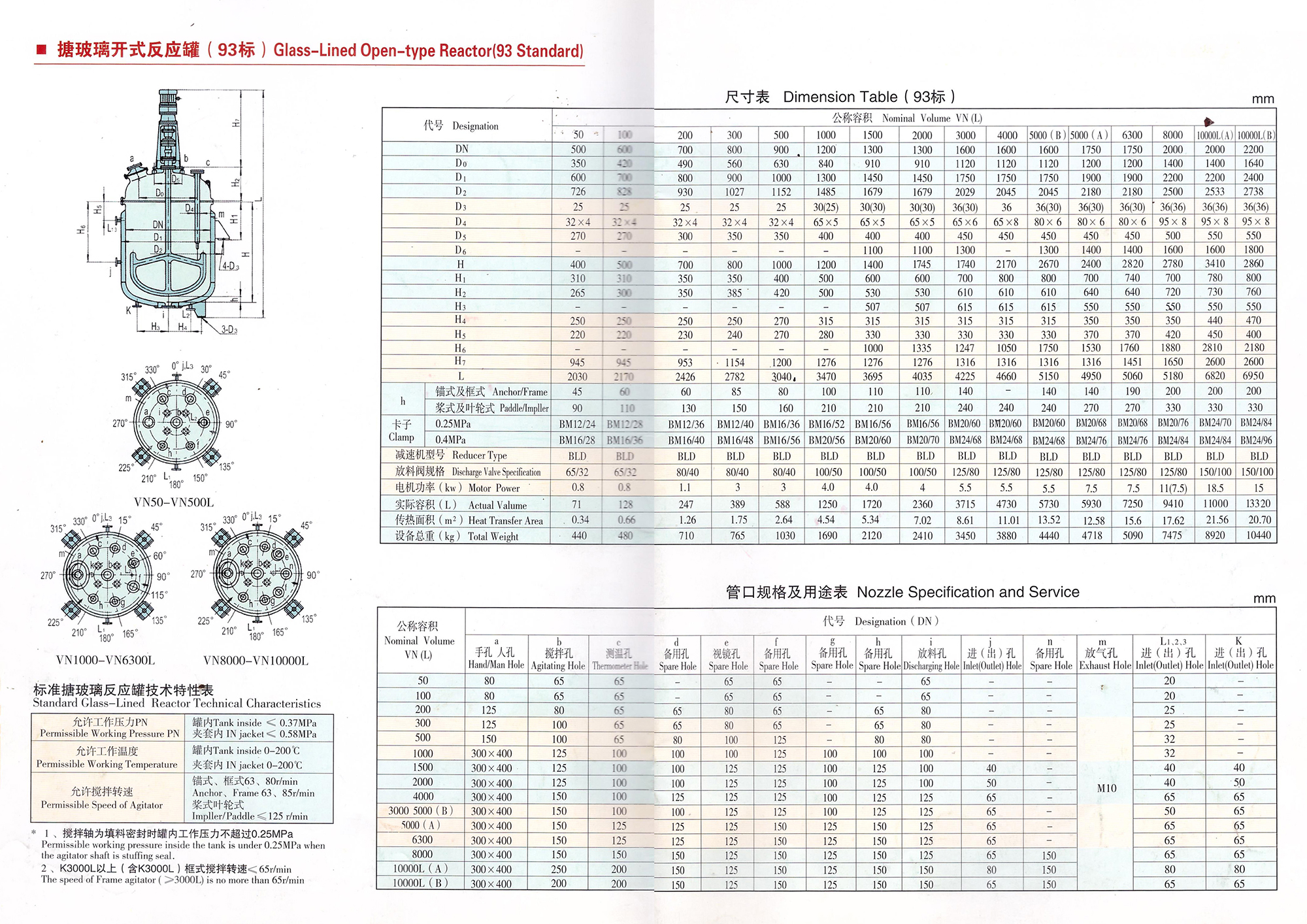

④帶攪拌的搪瓷反應(yīng)釜定期維護(hù)保養(yǎng)的要求見下表：
化工行業(yè)大量使用的搪玻璃，由于介質(zhì)的腐蝕性、反應(yīng)條件忽冷忽熱、運(yùn)輸、使用、人為等問題，總會(huì)出現(xiàn)這樣那樣的搪瓷層損壞，造成不必要的生產(chǎn)停止，如大面積脫落，建議只能返廠重新搪瓷。一個(gè)搪瓷釜價(jià)值幾萬元，由于局部爆瓷而報(bào)廢十分可惜。采用EE-121K、2210、2211F高分子復(fù)合材復(fù)材料現(xiàn)場快速修復(fù)，不用拆設(shè)備，只需打開人孔即可修復(fù)，修復(fù)后24小時(shí)即可投入使用。
五、保管方法
保管要妥善，應(yīng)置于庫內(nèi)，如置于室外時(shí)，應(yīng)有防雨措施，嚴(yán)防雨淋，尤其寒冷地區(qū)，在冬季前必須清除罐內(nèi)、夾套內(nèi)、管內(nèi)的積水、避免因結(jié)冰膨脹，引起玻璃面損壞，在保管內(nèi)，應(yīng)防止硬物磨擦、沖擊、碰撞。
六、制作流程
搪玻璃反應(yīng)釜先用胎具將鋼板壓制成符合燒成要求的折流板，其橫截面成類似字母“Ω”形，折流板的寬度H為釜體直徑的1/8～1/6，折流板頂面弧度半徑R為：3δ≤R≤150mm，δ為折流板鋼板厚度，側(cè)面弧度半徑r為6～50mm，然后根據(jù)反應(yīng)釜體積的大小，將折流板制成一層或多層，焊接在釜體內(nèi)壁上，焊縫處處理圓滑過度后，進(jìn)行搪燒，組裝成成品，較好地改善了反應(yīng)物料流動(dòng)狀態(tài)，提高了反應(yīng)效率。搪玻璃設(shè)備運(yùn)行中停車后的檢驗(yàn)國內(nèi)、國外高品質(zhì)的制造商都選用高品質(zhì)的鋼板、焊條、瓷釉，鋼板焊條含碳、硫、磷雜質(zhì)低，鋼板內(nèi)晶格結(jié)構(gòu)緊密并有微量元素以抑制制造過程中吸氫，瓷釉選用耐腐蝕性能好、耐溫差急變性能優(yōu)異、熔點(diǎn)低的瓷釉。
搪燒時(shí)采用“低溫長燒”、“搪燒后緩冷”的燒制工藝，一般在搪燒三次后就沒有了氣孔，以后的三到四次搪燒僅僅是瓷層的加厚，瓷層一半以上的厚度是致密不導(dǎo)電的，這樣的瓷層耐腐蝕性能優(yōu)異，腐蝕、摩擦、碰撞后即便瓷層厚度減薄也不會(huì)影響瓷層的性能。
七、搪玻璃反應(yīng)釜安全閥的整定壓力
整定壓力就是開啟壓力，為了安全生產(chǎn)我們我們?cè)谑褂锰虏ＡХ磻?yīng)釜的時(shí)候一定要注意安全閥這個(gè)部件，如果搪玻璃反應(yīng)釜內(nèi)壓力過高而我們的安全閥整定壓力過大這樣在出現(xiàn)危險(xiǎn)的情況下如果不能及時(shí)打開就很容易發(fā)生事故，相反情況如果搪玻璃反應(yīng)釜的安全閥壓力整定過低的話就可能會(huì)發(fā)生跑、冒等現(xiàn)象，這樣就是浪費(fèi)能源而且會(huì)對(duì)周圍的環(huán)境造成污染，甚至在一定情況下我們的安全閥還會(huì)因起跳頻繁造成對(duì)密封面的損壞。
